Adaptateurs - Grossisseur / RéductionColonne de guidage, doigt incliné sans tête LA603
Propriétés
Interchangeable avec :
E1034, Z010 (sauf D18), R650.
Matière : 1.7139, 700 HV

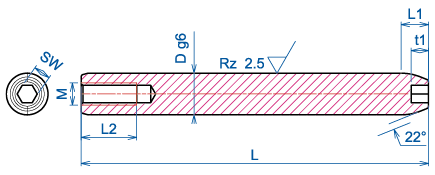

| D | M | L2 | L1 | SW | t1 |
| 8 | 5 | 10 | 2,3 | 4 | 4 |
| 10 | 6 | 10 | 4 | 4 | 4 |
| 12 | 6 | 10 | 5 | 5 | 5 |
| 14 | 8 | 17 | 5 | 6 | 6 |
| 16 | 8 | 17 | 5 | 6 | 6 |
| 18 | 8 | 17 | 7 | 6 | 6 |
| 20 | 10 | 20 | 7 | 8 | 8 |
| 22 | 10 | 20 | 7 | 8 | 8 |
| 24 | 12 | 25 | 7 | 8 | 8 |
| 30 | 16 | 30 | 7 | 10 | 10 |
| 32 | 16 | 30 | 7 | 10 | 10 |
D | L | Code Lugand | |||
8 | 40 | 44 57 750 | COLONNE DE GUIDAGE LA603 8X 40 | 11.75 € | |
60 | 44 57 752 | COLONNE DE GUIDAGE LA603 8X 60 | 11.98 € | ||
80 | 44 57 754 | COLONNE DE GUIDAGE LA603 8X 80 | 12.60 € | ||
100 | 44 57 756 | COLONNE DE GUIDAGE LA603 8X100 | 14.92 € | ||
10 | 40 | 44 57 760 | COLONNE DE GUIDAGE LA603 10X 40 | 11.78 € | |
60 | 44 57 762 | COLONNE DE GUIDAGE LA603 10X 60 | 12.00 € | ||
80 | 44 57 764 | COLONNE DE GUIDAGE LA603 10X 80 | 12.89 € | ||
100 | 44 57 766 | COLONNE DE GUIDAGE LA603 10X100 | 14.92 € | ||
120 | 44 57 768 | COLONNE DE GUIDAGE LA603 10X120 | 15.83 € | ||
12 | 50 | 44 57 770 | COLONNE DE GUIDAGE LA603 12X 50 | 12.59 € | |
60 | 44 57 772 | COLONNE DE GUIDAGE LA603 12X 60 | 13.14 € | ||
80 | 44 57 774 | COLONNE DE GUIDAGE LA603 12X 80 | 14.15 € | ||
100 | 44 57 776 | COLONNE DE GUIDAGE LA603 12X100 | 16.24 € | ||
120 | 44 57 778 | COLONNE DE GUIDAGE LA603 12X120 | 17.24 € | ||
140 | 44 57 780 | COLONNE DE GUIDAGE LA603 12X140 | 18.55 € | ||
160 | 44 57 782 | COLONNE DE GUIDAGE LA603 12X160 | 20.35 € | ||
14 | 50 | 44 57 786 | COLONNE DE GUIDAGE LA603 14X 50 | 12.00 € | |
70 | 44 57 790 | COLONNE DE GUIDAGE LA603 14X 70 | 12.60 € | ||
80 | 44 57 794 | COLONNE DE GUIDAGE LA603 14X 80 | 13.35 € | ||
14 | 90 | 44 57 796 | COLONNE DE GUIDAGE LA603 14X 90 | 14.69 € | |
100 | 44 57 798 | COLONNE DE GUIDAGE LA603 14X100 | 16.06 € | ||
140 | 44 57 802 | COLONNE DE GUIDAGE LA603 14X140 | 19.43 € | ||
160 | 44 57 804 | COLONNE DE GUIDAGE LA603 14X160 | 21.26 € | ||
16 | 60 | 44 57 820 | COLONNE DE GUIDAGE LA603 16X 60 | 12.43 € | |
80 | 44 57 822 | COLONNE DE GUIDAGE LA603 16X 80 | 15.06 € | ||
100 | 44 57 826 | COLONNE DE GUIDAGE LA603 16X100 | 17.92 € | ||
110 | 44 57 827 | COLONNE DE GUIDAGE LA603 16X110 | 18.20 € | ||
120 | 44 57 828 | COLONNE DE GUIDAGE LA603 16X120 | 18.78 € | ||
130 | 44 57 830 | COLONNE DE GUIDAGE LA603 16X130 | 20.84 € | ||
140 | 44 57 832 | COLONNE DE GUIDAGE LA603 16X140 | 20.35 € | ||
160 | 44 57 834 | COLONNE DE GUIDAGE LA603 16X160 | 22.83 € | ||
180 | 44 57 836 | COLONNE DE GUIDAGE LA603 16X180 | 24.66 € | ||
200 | 44 57 838 | COLONNE DE GUIDAGE LA603 16X200 | 26.43 € | ||
18 | 60 | 44 57 842 | COLONNE DE GUIDAGE LA603 18X 60 | 13.35 € | |
70 | 44 57 844 | COLONNE DE GUIDAGE LA603 18X 70 | 14.23 € | ||
80 | 44 57 846 | COLONNE DE GUIDAGE LA603 18X 80 | 14.95 € | ||
90 | 44 57 848 | COLONNE DE GUIDAGE LA603 18X 90 | 15.72 € | ||
140 | 44 57 856 | COLONNE DE GUIDAGE LA603 18X140 | 21.03 € | ||
18 | 160 | 44 57 860 | COLONNE DE GUIDAGE LA603 18X160 | 23.75 € | |
220 | 44 57 868 | COLONNE DE GUIDAGE LA603 18X220 | 30.06 € | ||
20 | 60 | 44 57 872 | COLONNE DE GUIDAGE LA603 20X 60 | 14.03 € | |
80 | 44 57 876 | COLONNE DE GUIDAGE LA603 20X 80 | 15.60 € | ||
90 | 44 57 878 | COLONNE DE GUIDAGE LA603 20X 90 | 16.38 € | ||
100 | 44 57 880 | COLONNE DE GUIDAGE LA603 20X100 | 18.64 € | ||
120 | 44 57 882 | COLONNE DE GUIDAGE LA603 20X120 | 21.53 € | ||
140 | 44 57 886 | COLONNE DE GUIDAGE LA603 20X140 | 22.83 € | ||
180 | 44 57 896 | COLONNE DE GUIDAGE LA603 20X180 | 28.58 € | ||
200 | 44 57 900 | COLONNE DE GUIDAGE LA603 20X200 | 30.61 € | ||
220 | 44 57 904 | COLONNE DE GUIDAGE LA603 20X220 | 31.63 € | ||
240 | 44 57 906 | COLONNE DE GUIDAGE LA603 20X240 | 33.66 € | ||
22 | 60 | 44 57 910 | COLONNE DE GUIDAGE LA603 22X 60 | 14.95 € | |
70 | 44 57 912 | COLONNE DE GUIDAGE LA603 22X 70 | 15.26 € | ||
90 | 44 57 916 | COLONNE DE GUIDAGE LA603 22X 90 | 17.26 € | ||
120 | 44 57 920 | COLONNE DE GUIDAGE LA603 22X120 | 21.26 € | ||
140 | 44 57 922 | COLONNE DE GUIDAGE LA603 22X140 | 23.75 € | ||
160 | 44 57 924 | COLONNE DE GUIDAGE LA603 22X160 | 25.69 € | ||
24 | 60 | 44 57 936 | COLONNE DE GUIDAGE LA603 24X 60 | 16.32 € | |
24 | 80 | 44 57 940 | COLONNE DE GUIDAGE LA603 24X 80 | 18.78 € | |
100 | 44 57 944 | COLONNE DE GUIDAGE LA603 24X100 | 21.26 € | ||
120 | 44 57 946 | COLONNE DE GUIDAGE LA603 24X120 | 24.40 € | ||
140 | 44 57 948 | COLONNE DE GUIDAGE LA603 24X140 | 29.15 € | ||
160 | 44 57 952 | COLONNE DE GUIDAGE LA603 24X160 | 35.23 € | ||
180 | 44 57 954 | COLONNE DE GUIDAGE LA603 24X180 | 37.29 € | ||
200 | 44 57 958 | COLONNE DE GUIDAGE LA603 24X200 | 39.55 € | ||
220 | 44 57 960 | COLONNE DE GUIDAGE LA603 24X220 | 41.58 € | ||
240 | 44 57 962 | COLONNE DE GUIDAGE LA603 24X240 | 44.29 € | ||
30 | 80 | 44 57 966 | COLONNE DE GUIDAGE LA603 30X 80 | 28.32 € | |
90 | 44 57 968 | COLONNE DE GUIDAGE LA603 30X 90 | 31.18 € | ||
100 | 44 57 970 | COLONNE DE GUIDAGE LA603 30X100 | 33.46 € | ||
120 | 44 57 972 | COLONNE DE GUIDAGE LA603 30X120 | 38.73 € | ||
140 | 44 57 974 | COLONNE DE GUIDAGE LA603 30X140 | 39.32 € | ||
220 | 44 57 976 | COLONNE DE GUIDAGE LA603 30X220 | 44.69 € | ||
32 | 80 | 44 57 978 | COLONNE DE GUIDAGE LA603 32X 80 | 30.03 € | |
100 | 44 57 982 | COLONNE DE GUIDAGE LA603 32X100 | 34.60 € | ||
4457980 | COLONNE DE GUIDAGE LA603 32X 90 | 18.15 € | |||
4457898 | COLONNE DE GUIDAGE LA603 20X190 | 15.86 € | |||
4457812 | COLONNE DE GUIDAGE LA603 15X 70 | 7.52 € | |||
4457806 | COLONNE DE GUIDAGE LA603 14X180 | 13.35 € | |||
4457814 | COLONNE DE GUIDAGE LA603 15X 80 | 7.89 € | |||
4457874 | COLONNE DE GUIDAGE LA603 20X 70 | 8.38 € | |||
4457890 | COLONNE DE GUIDAGE LA603 20X160 | 14.38 € | |||
4457902 | COLONNE DE GUIDAGE LA603 20X210 | 17.00 € | |||
4457914 | COLONNE DE GUIDAGE LA603 22X 80 | 9.35 € | |||
4457918 | COLONNE DE GUIDAGE LA603 22X100 | 10.66 € | |||
4457926 | COLONNE DE GUIDAGE LA603 22X180 | 16.35 € | |||
4457928 | COLONNE DE GUIDAGE LA603 22X200 | 17.63 € | |||
4457930 | COLONNE DE GUIDAGE LA603 22X220 | 18.92 € | |||
4457932 | COLONNE DE GUIDAGE LA603 22X240 | 20.03 € | |||
4457938 | COLONNE DE GUIDAGE LA603 24X 70 | 10.09 € | |||
4457986 | COLONNE DE GUIDAGE LA603 32X140 | 23.18 € | |||
4457808 | COLONNE DE GUIDAGE LA603 15X 50 | 7.00 € | |||
4457788 | COLONNE DE GUIDAGE LA603 14X 60 | 7.15 € | |||
4457792 | COLONNE DE GUIDAGE LA603 14X 75 | 7.38 € | |||
4457810 | COLONNE DE GUIDAGE LA603 15X 60 | 6.98 € | |||
4457816 | COLONNE DE GUIDAGE LA603 15X 90 | 12.20 € | |||
4457850 | COLONNE DE GUIDAGE LA603 18X100 | 9.66 € | |||
4457852 | COLONNE DE GUIDAGE LA603 18X120 | 10.92 € | |||
4457854 | COLONNE DE GUIDAGE LA603 18X125 | 11.43 € | |||
4457858 | COLONNE DE GUIDAGE LA603 18X150 | 12.98 € | |||
4457908 | COLONNE DE GUIDAGE LA603 20X260 | 22.46 € | |||
4457942 | COLONNE DE GUIDAGE LA603 24X 90 | 11.29 € | |||
4457800 | COLONNE DE GUIDAGE LA603 14X120 | 9.98 € | |||
4457864 | COLONNE DE GUIDAGE LA603 18X180 | 14.49 € | |||
4457866 | COLONNE DE GUIDAGE LA603 18X200 | 17.60 € |
